基本配置
| |
|
產品名稱
|

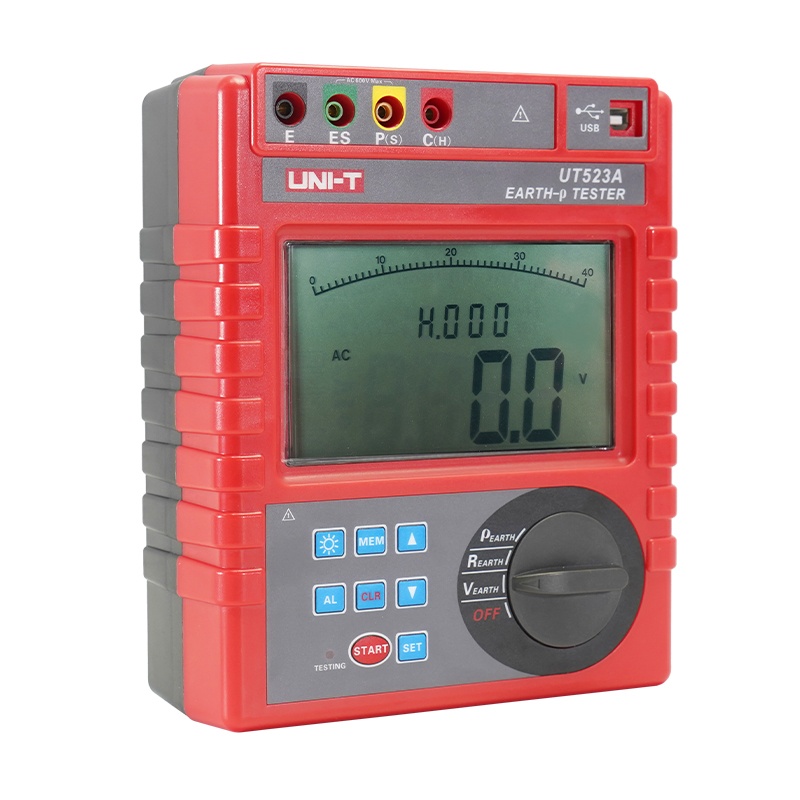

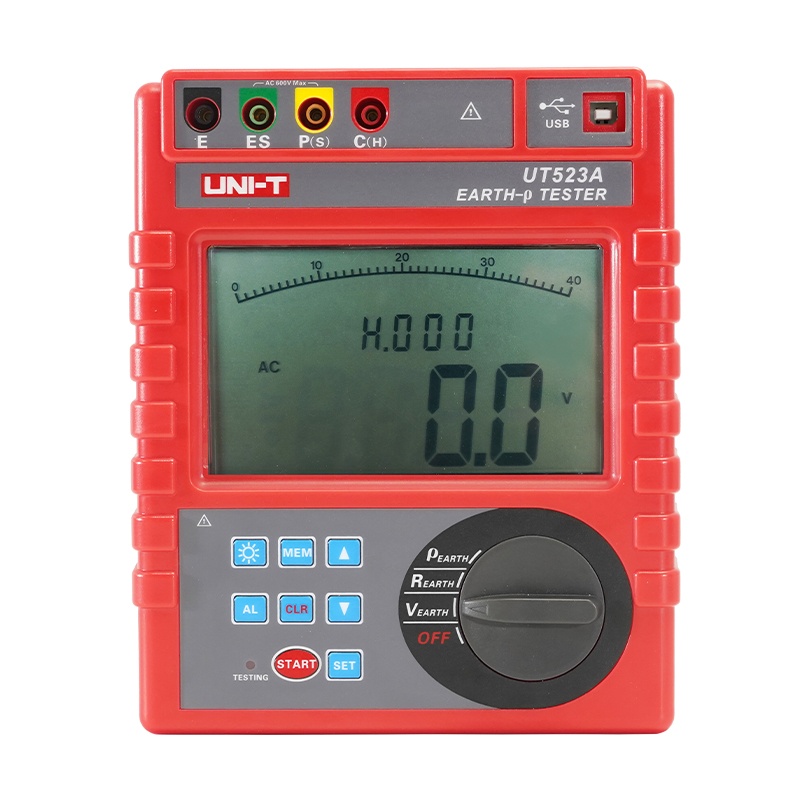

智能接地電阻測試儀
|
|
產品型號
|
UT523A
|
|
顯示特性
| |
|
顯示器
|
LCD尺寸：128mm×75mm
|
|
測量模式
|
接地電阻：額定電流變極法，測量電流20mA Max；土壤電阻率：四極法(溫納法)；對地電壓：平均值整流(P(S)-ES接口間）
|
|
3極電位降法測量接地電阻
| |
|
接地電阻測量量程
|
0.00Ω～19.99Ω，20.0Ω～199.9Ω，200Ω～1999Ω，2.00kΩ～19.99kΩ，20.0kΩ～210.0kΩ
|
|
接地電阻測量分辨率
|
土壤電阻率：0.00Ωm～99.99Ωm，100.0Ωm～999.9Ωm，1000Ωm～9999Ωm，10.00kΩm～99.99kΩm，100.0kΩm～999.9kΩm，1000kΩm～9000kΩm；根據R的測量精度而定：(ρ=2πaR a:1 m～100m；π=3.141)
|
|
接地電阻測量準確度
|
±(2%+5)，±(2%+5)，±(2%+5)，±(2%+5)，±(2%+5)
|
|
測量電壓
|
接地電壓：AC 0.00～750V
精準度：±(2%+5)
|
|
短路電流
|
AC 30mA max
開路測試電壓：AC 40V max 測試電壓波形：正弦波
|
|
測量頻率
|
128Hz/111Hz/105Hz/94Hz(AFC)
|
|
鉗形接地電阻測試
| |
|
過載保護
|
測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒；耐壓：AC 3700V/rms(電路與外殼之間)
|
|
接口
| |
|
標配
|
RS232接口
|
|
附件
| |
|
標配
|
標準測試線,簡易測試線,電池,軟件光盤,RS232通訊線、儀表箱、彩盒、說明書、保修卡
|
|
電源特性
| |
|
電壓
|
電源：DC 9V (鋅錳干電池 R14S 1.5V 6節 ，連續待機300小時)
|
|
物理特性
| |
|
尺寸
|
215mm×190mm×95mm
|
|
重量
|
1443g(含電池)
|
|
其它
| |
|
其它特點
|
輔助接地測試：具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)；數據存儲： 300組
|
