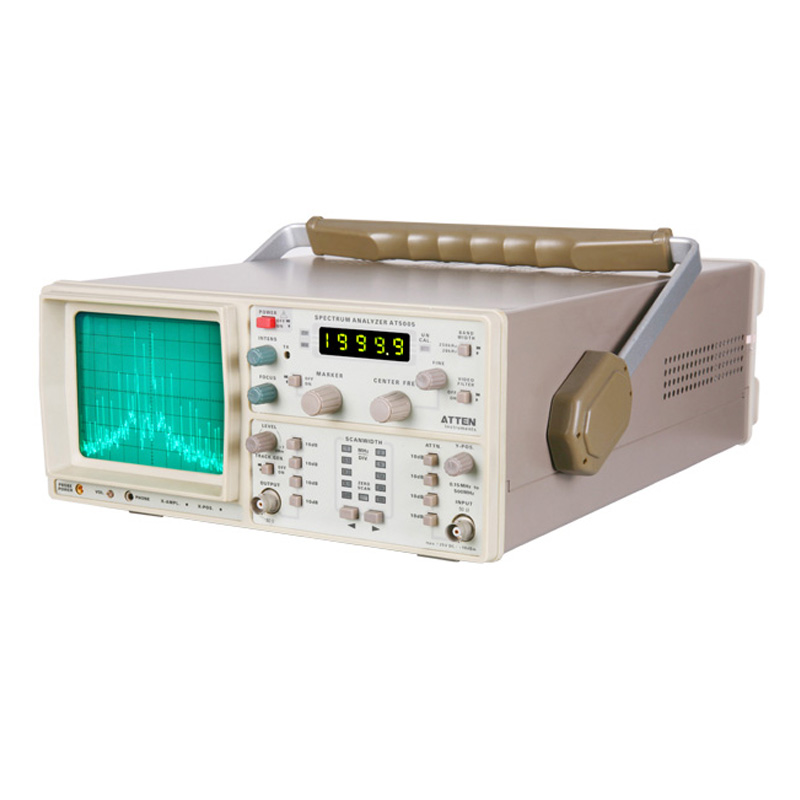

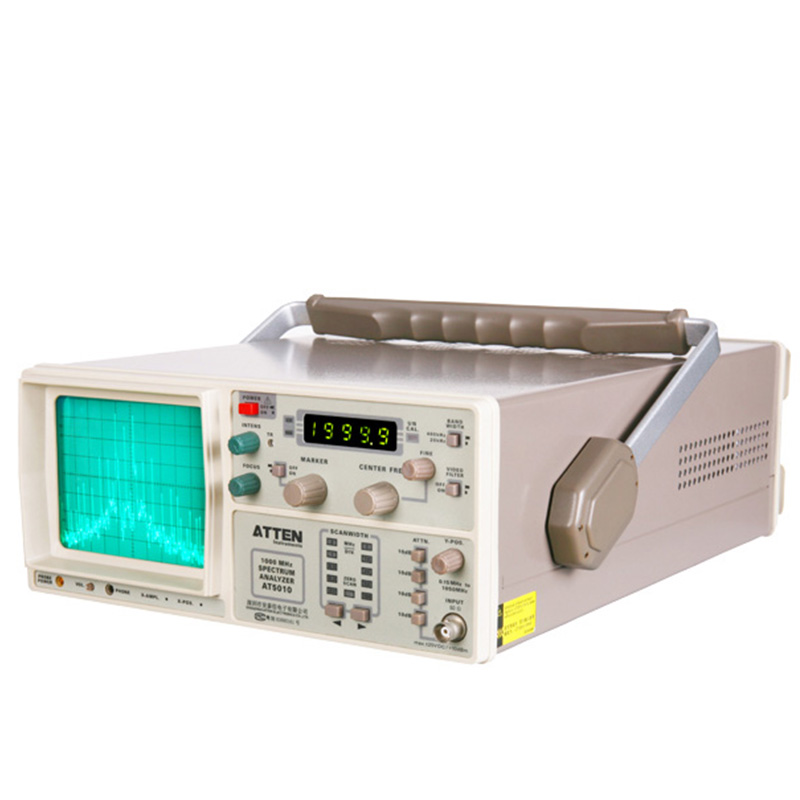

用途

• AT頻譜分析儀可以很好的對遙控器、無繩電話、有線電視CATV及通訊機等有線、無線系統進行故障檢查及信號頻率的分析比較。
• 電磁兼容測試（EMC）：測量由各種電子設備上發射的有害電磁波的功能。另從PHONE（耳機）插孔還可以輸出AM/FM檢波信號，可用來識別噪聲施加影響的廣播信號。從認證角度上來說，先進行放射噪聲的測量，對事前的評定、研究是非常有效的測量功能。
• 還可廣泛用于生產、開發、教學、科研。

技術特點

• 頻率范圍：0.15~1050MHz。（一般示波器頻率在20M或100M之內）。AT5011帶跟蹤信號發生器。
• 能同時測量信號的幅度及頻率，同時測試比較多路信號及分析信號的組成。
• 4.5位數字顯示(中心和標記頻率，0.1MHz分辨率)
• 幅度范圍：-100~+13dBm，即信號在2.24uv~1v之間都能測試。
• （頻率計靈敏度一般都要20mv，比頻譜儀低10000倍）。20kHz、400kHz和視頻濾波器。

通用指標

• 顯示：6寸CRT，8×10分格內刻度     軌跡旋轉：面板調節
• 電源：220V+/-10%,50-60Hz         功耗：約20W
• 工作環境：0～+40℃               保證：安全I(xiàn)級(IEC1010-1)
• 重量：約7KG                      尺寸:285×125×380(寬/高/深)
• 輸入阻抗:50歐姆                  插座:BNC
• 負載阻抗:>8歐姆                  AM解調輸出

幅度標準

         在校準之先保證各輸入衰減器在不衰減位置，信號幅度達到最高的一條水平線時，此信號的幅度為-27dBm,每下一格減10dBm。如果頻譜分析儀上的40dB衰減器全按下時，此時最高水平刻度幅度為+13dBm(-27dBm+40dBm)。

跟蹤發生器

• 輸出頻率：0.15-500MHz     輸出衰減器：0～40dB(4×10dB)
• 輸出衰減精度：+/-1dB      輸出阻抗：50歐姆(BNC)
• 頻率響應：+/-1.5dB        射頻干擾(RFI)：<20dBc
• 輸出電平：-50～+1dBm(10dB步級和可變調節)

頻率校準

1、X-pos水平位移
2、X-AMPL水平放大
以上操作旋鈕正常使用下，不要求調節。僅在校準時才用。并需要一臺標準信號源。

校準方法

         把“0頻率”調到中心線，此時中心頻率顯示器應顯示“0”。如有較大偏差，就需調節X-pos使之對準。然后用標準信號源輸出頻率為100M的整數倍。
例100M時，當掃頻寬度為100M/格時，調節X-AMPL使譜線在“0”頻線右邊的1格線位置上為準。

        注意：AT頻譜分析儀最靈敏的元件是頻譜儀輸入部分。它包括信號衰減器第1混頻器。未經輸入衰減時，加到輸入端的電壓必須不超出+10dBm(0.7Vrms)AC+/-25VDC。當有40dB最大衰減時，AC電壓必須不超出+20dBm(2.2Vrms)。這些極限必須不被超出 否則，輸入衰減器和/或者第1混頻器可被損壞。
       指標所列誤差僅當環境溫度為+15℃和30℃之間，并且經60分鐘預熱后才有效。
