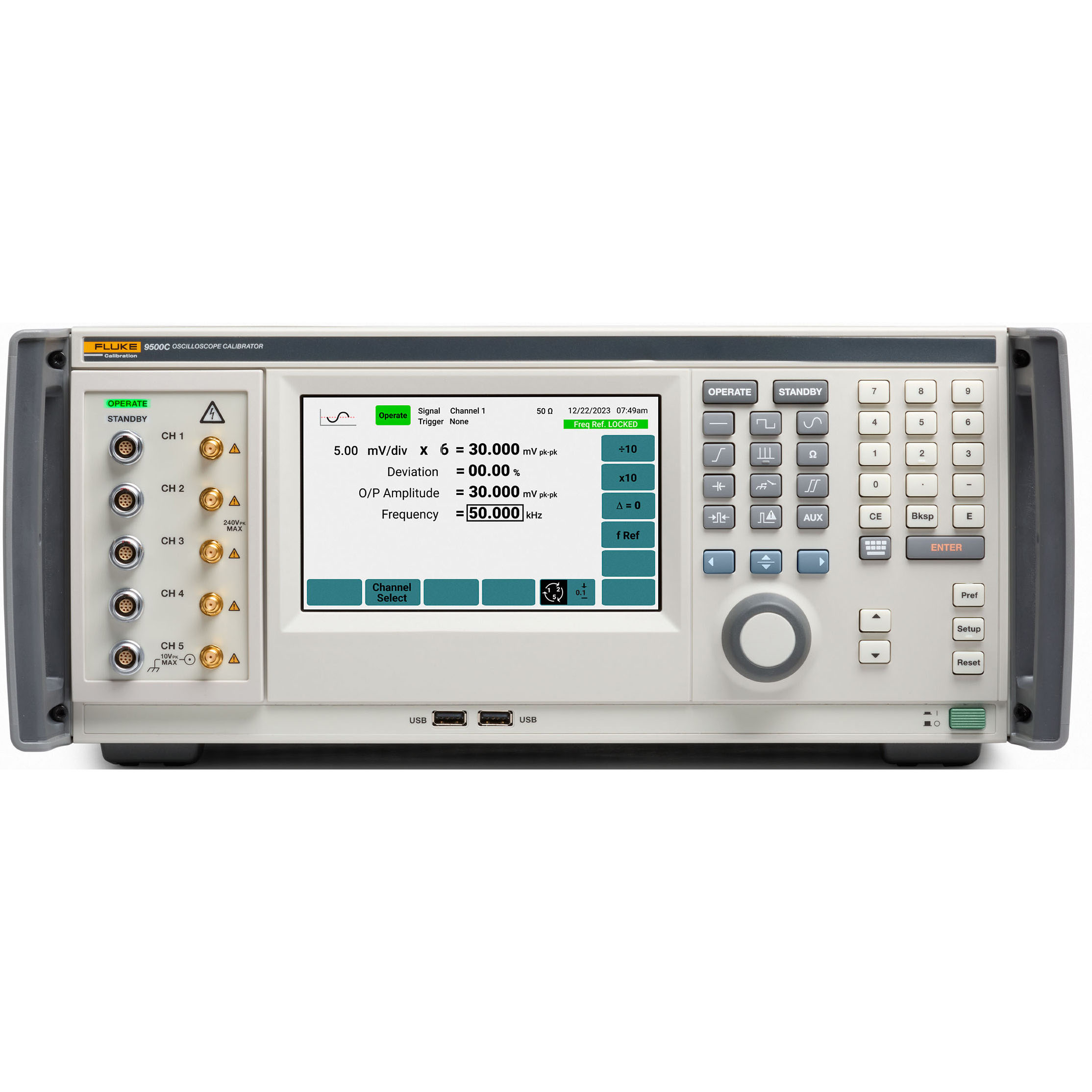

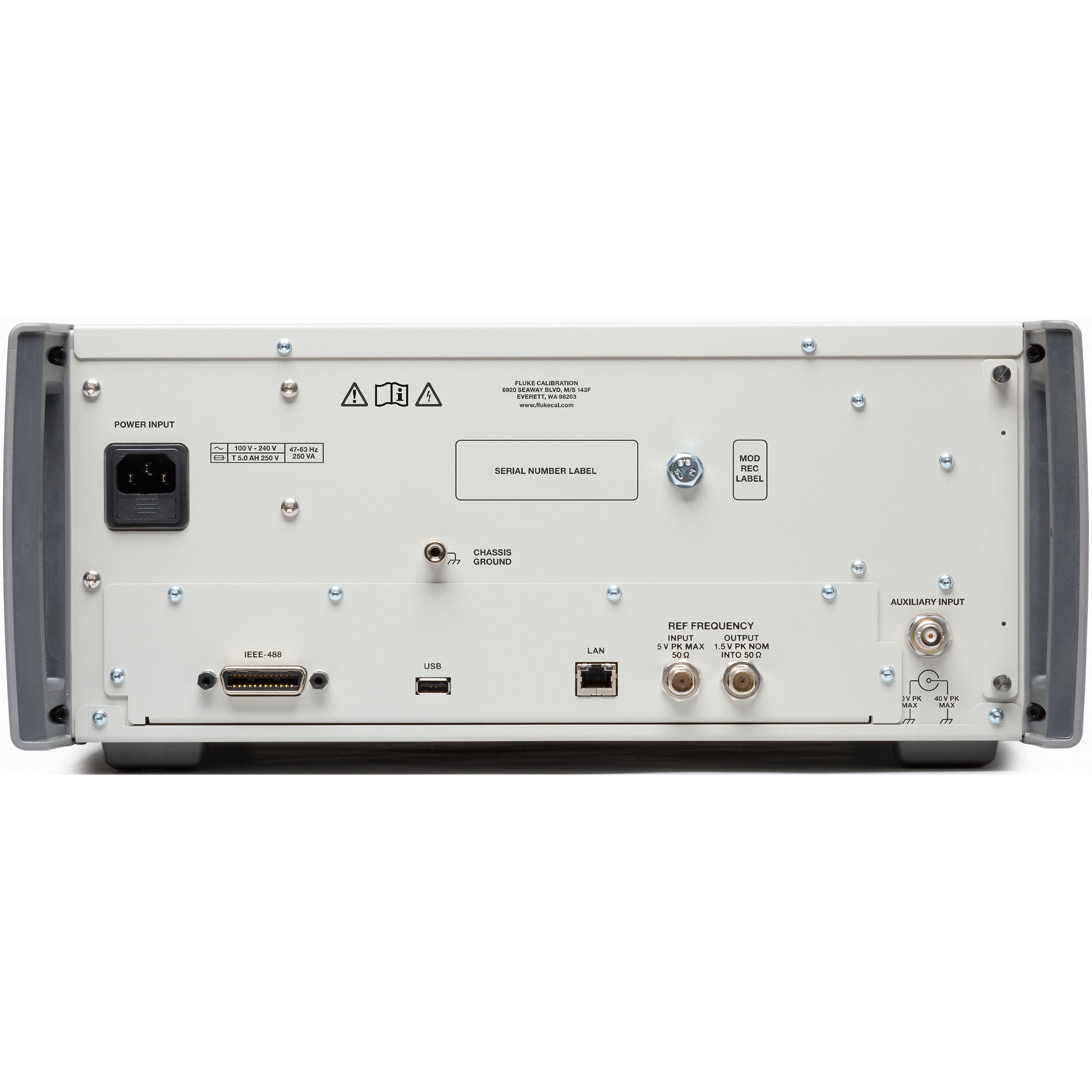

產品概述: Fluke 9500C 高性能示波器校準器

Fluke 9500C 示波器校準儀：校準自動化的范式轉變

在許多校準實驗室中，示波器校準的自動化代表著工作效率的顯著飛躍。過去，該過程需要熟練的操作員耗費大量時間來執行重復性的任務。雖然半自動化或部分自動化解決方案提供了一定程度的緩解，但它們自身往往會帶來一系列復雜問題。

適應示波器技術的發展

近年來，示波器已經從簡單的雙通道儀器發展為復雜的四通道設備。校準這些先進的儀器通常涉及在不同的通道上傳輸校準信號。過去，這需要手動調整電纜。這種方法，尤其是對于高性能的儀器，可能會因電纜和連接器的操作而帶來測量方面的不確定性。作為信號路由替代方案的開關矩陣可能導致信號反射和路徑差別等問題，從而影響校準準確度。

9500C 創新的有源信號頭和全自動化

Fluke 9500C 有效地解決了這些挑戰，通過其創新的有源信號頭實現了真正的全自動化。在 9500C 系統中，示波器全面校準所需的全部信號均由可分離的信號頭產生，這些信號頭遠程連接至校準儀主機。這些信號頭直接與示波器輸入接口連接，無需額外的布線。控制和波形切換由主機無縫管理，過程發生在信號頭內部 - 位置距離示波器輸入端和放大器僅幾毫米。每臺 9500C 主機最多可以控制五個信號頭，從而能夠利用外部觸發校準 4 通道示波器。此設計可確保提供、控制和切換所有必需的信號，無需操作員干預或外部切換機構。

Fluke 示波器校準儀 9500C 的主要功能：

• 無縫實現全自動化：消除了手動任務，可顯著提高實驗室的生產率。

• 先進的有源信號頭技術：確保將信號直接、準確地傳送到示波器。

• 同時進行多通道校準：減少校準每個通道所需的時間和復雜性。

• 最小的測量不確定性：避免與手動電纜操作和開關矩陣相關的常見錯誤。

• 多功能性和效率：能夠以最少的操作員輸入校準現代多通道示波器。

•

Fluke 9500C 代表了示波器校準技術的革新，結合了效率、精度和用戶友好性。這證明了 Fluke Calibration 在推動校準領域的進步，并確保實驗室能夠跟上示波器技術不斷變化的需求方面的努力。

Fluke 9500C 示波器校準器的完整功能

垂直和水平偏轉帶寬：

• 9500C 用快速歸零沿檢查示波器垂直偏轉/采集放大器的脈沖響應和帶寬，提供 4.44 mV 至 3.1 V 的幅值和 70 ps、150 ps 或 500 ps 的上升/下降時間。

• 高電平的快沿達 210 V pk-pk，可評估輸入衰減器的動態性能。

• 穩幅正弦波高達 4 GHz，50Ω 下的幅值范圍為 4.44 mV 至 5.56 V pk-pk，能夠直接校準示波器帶寬，包括 Z 軸和水平偏轉帶寬。

• 雙正弦輸出有利于示波器觸發靈敏度的校準，以及其他通常需要將分流器插入到連接電纜的功能。

垂直偏轉增益：

• DC 電平和 10 Hz 至 100 kHz 的方波是可調的，幅值達 220V，具有 5 位數字的幅值分辨率，DC 電平的準確度達 0.025%，方波的準確度達 0.05%，對于校準 12 位數字和 14 位數字內插的示波器的垂直偏轉綽綽有余。

• 9500C 可以在加上高電壓之前檢查示波器的輸入阻抗，以保護 50Ω 輸入端。

• 自動切換至 50Ω 輸出阻抗，可在高達 5.56 V 的幅值下產生相同的波形。

時基準確度：

• 時間標記覆蓋每格 0.2 ns 至 50 s 的時基校準，有四種形式可供選擇，并可選擇每十個標記突出顯示一次，以提高模擬和數字存儲示波器的可視性。

• 方波和脈沖標記用于校準時基抖動，可得到高穩定性晶體基準的支持，提供 ± 0.25 ppm 的時基準確度。

輔助校準功能：

9500C 的輔助功能可校準別的校準儀通常忽視的其他示波器功能：

• DC 和方波電流高達 100 mA，可校準電流探頭。

• 復合視頻信號測試電視同步隔離功能。

• 線性斜波可校準觸發電平標記，檢查數字存儲示波器 (DSO) 是否丟失數據位。

• 大電流（5 V 至 20 V）脈沖，可測試 50Ω 端接保護。

• 零扭曲精確對準脈沖沿，評估多通道示波器的通道延遲。

• AUX IN 可將外部校準波形切換至有源信號頭的 BNC/SMA 連接器。

• 電阻和電容功能，可直接測量示波器的輸入阻抗。

• 短路/開路輸出，可測試示波器輸入漏泄電流。

MET/CAL® Plus 校準管理軟件

全面自動化鏈中的最后一個環節就是軟件。9500B 示波器校準器可以和 Fluke 計量校準部功能強大的、基于 IEEE-488 (GPIB) 的 MET/CAL Plus 自動校準管理軟件配合使用。MET/CAL 不僅能實現校準的自動化，還能記錄校準結果、管理校準目錄并且使您能夠開發新的示波器校準程序。該軟件運行在 Microsoft Windows® 環境下，并支持多用戶聯網，可實現各種高級功能，例如符合 ISO 9000 的可溯源性、生成定制證書和報告以及高級程序編程。采用 MET/CAL 軟件的結果就是達到更高的工作效率、獲得更好的校準一致性、使人為差錯最小化以及降低對操作人員的培訓要求 - 總之，以更低的代價獲得更高質量的校準結果。

黃金級的校準程序支持

為與快速發展的示波器市場保持同步，Fluke Calibration 不斷開發出新的校準程序。以一次性的低成本支出（低于您編寫三個或四個數字存儲示波器校準程序所需的費用）即可購買 MET/SUPPORT 黃金級軟件支持程序，使您能夠獲得 Fluke 軟件支持團隊在未來 12 個月內編寫的所有新程序。以當前的性能，每年有 100 款以上新的示波器校準程序。您無需申請更新或等待發貨，我們編寫的每一款新程序均可從我們的網站上下載。除免費的程序庫以外，您還將得到 60 天的優先支持，使您在 MET/SUPPORT 黃金級支持下開始示波器校準程序。您還可以選擇購買 MET/SUPPORT 黃金級程序，該程序可為您提供多種好處，包括從網站上下載新的程序，甚至獲得定制編寫的程序。如果沒有您所需的示波器校準程序，而您又馬上需要，我們能夠以非常具有競爭力的費用為您編寫，這是我們程序編寫加速計劃的一部分。

產品規格: Fluke 9500C 高性能示波器校準器
