技術規格

除另行指明外，所有技術規格保證適用于所有型號。

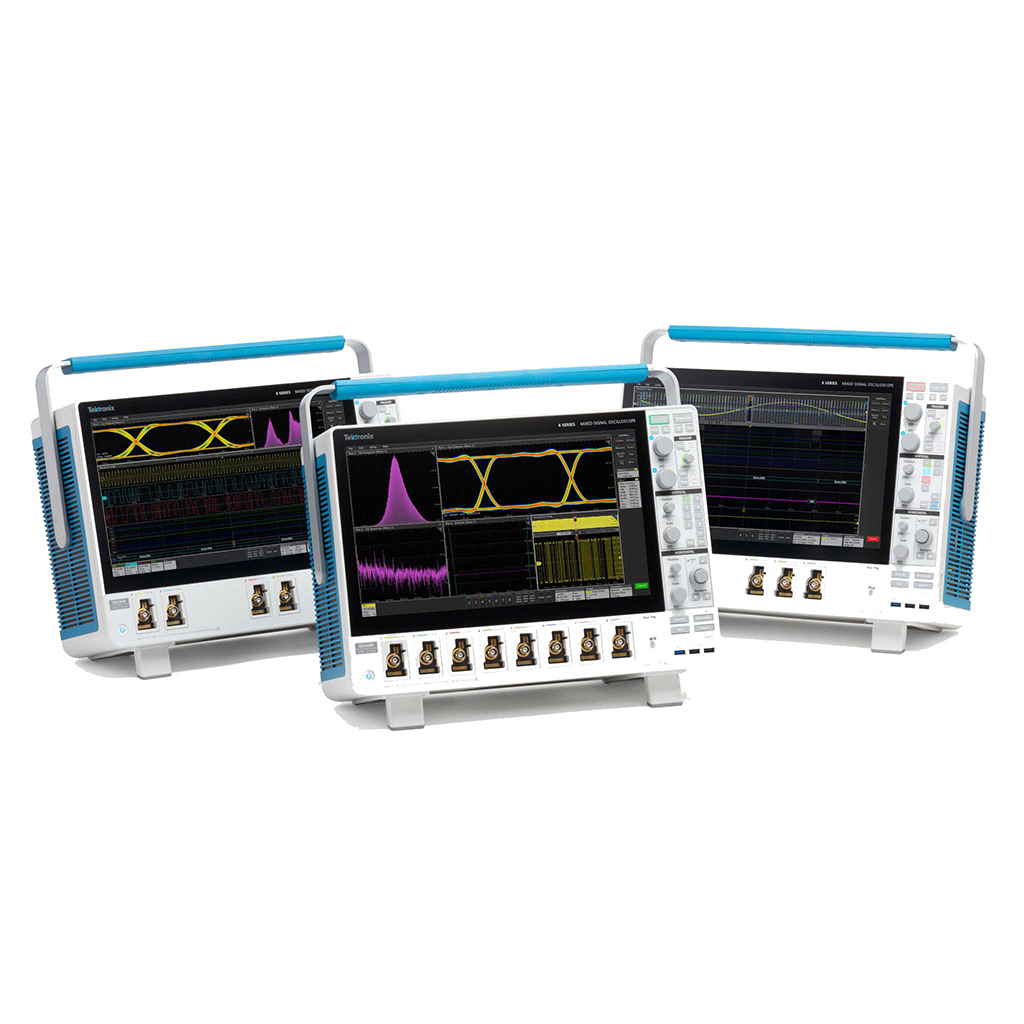

型號概述

示波器

垂直系統- 模擬通道

輸入耦合：DC、AC

輸入阻抗 1 MΩ 直流耦合：1 MΩ ±1%

輸入電容 1 MΩ DC 耦合, 典型值：14.5 pF ±1.5 pF

輸入阻抗 50 Ω，直流耦合：50 Ω ±3%

輸入靈敏度范圍

1 MΩ 500 μV/div～10 V/div，1-2-5 序列

注：500 μV/div 是把 1 mV/div 數字放大 2 倍。

50 Ω 1 mV/div～1 V/div，1-2-5 順序

1 mV/div 是 2 mV/div 的 2 倍數字縮放。

最大輸入電壓

50 Ω：2.3 VRMS，<100 mV/div，峰值 ≤ ±20 V（脈沖寬度 ≤ 1 us）

50 Ω：5.5 VRMS，≥100 mV/div，峰值 ≤ ±20 V（脈沖寬度 ≤ 200 us）

1 MΩ：300 VRMS ，峰值 ≤ ±425 V

在 4.5 MHz～45 MHz 時以 20 dB/10 倍頻程速率下降，在 45 MHz～450 MHz 時以 14 dB/10 倍頻程速率下降。450 MHz 以上時，5.5 VRMS

DC 增益精度

50 Ohm ±2.0% 4（2 mV/div 時為 ±2.0%，1 mV/div 時為 ±4%，典型值）

±1.0% 5（2 mV/div 時為 ±1.0% 滿刻度，1 mV/div 時為 ± 2%，典型值）

位置范圍：±5 格

最大偏置范圍

輸入信號不得超過 50 Ω 輸入路徑的最大輸入電壓。

設置最大偏置范圍，50 Ω 輸入

1 mV/div～99 mV/div：±1 V

100 mV/div～1 V/div：±10 V

設置最大偏置范圍，1 MΩ 輸入

500 μV/div～63 mV/div：±1 V

64 mV/div～999 mV/div：±10 V

1 V/div～10 V/div：±100 V

偏置精度

50 Ω，直流耦合≥5mV/div：±（0.005 X |偏置 – 位置| + 0.087 div）

2mV/div：±（0.005 X |偏置 – 位置| + 0.13 div）

1mV/div：±（0.005 X |偏置 – 位置| + 0.224 div）

1 MΩ，直流耦合≥5mV/div：±（0.005 X |偏置 – 位置| + 0.2 div）

2mV/div：±（0.005 X |偏置 – 位置| + 0.237 div）

1mV/div：±（0.005 X |偏置 – 位置| + 0.384 div）

偏置和位置，以伏特為單位

帶寬選項

10 GHz 型號，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz、8 GHz、9 GHz 和 10 GHz

8 GHz 型號，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz 和 8 GHz

6 GHz 型號，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz和 6 GHz

4 GHz 型號，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz 和 4 GHz

2.5 GHz 型號，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz 和 2.5 GHz

1 GHz 型號，50 Ω 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz 和 1 GHz

帶寬頻響優化平坦響應或階躍響應

串?dāng)_（通道隔離度），典型值

≥50 dB，最高 2 GHz 時

≥45 dB，最高 5 GHz 時

≥40 dB，最高 10 GHz 時

對設置為 200 mV/div 的任意兩條通道。

垂直系統 – 數字通道

通道數量安裝的每只 TLP058 有 8 個數字輸入 (D7-D0) (有一條模擬通道)

垂直分辨率1 位

最大輸入切換速率500 MHz

可檢測的最小脈寬, 典型值300 ps

閾值每條數字通道一個閾值

閾值范圍±40 V

閾值分辨率10 mV

閾值精度± [100 mV + 校準后3%的閾值設置]

輸入通道遲滯，典型值在探頭端部 100 mV

輸入動態范圍, 典型值30 Vpp 對 Fin ≤ 200 MHz, 10 Vpp 對 Fin > 200 MHz

絕對最大輸入電壓, 典型值±42 V 峰值

最小電壓擺幅, 典型值400 mV 峰峰值

輸入阻抗, 典型值100 kΩ

探頭負載，典型值2 pF

前端和射頻系統（所有測量值均為典型值）

靈敏度/噪聲密度-157 dBm/Hz（1 mV/div，-38 dBm，1.0001 GHz CF，500 kHz 頻寬，3 kHz RBW）

DANL -163 dBm/Hz 10 MHz～6 GHz，1 mV/div

-160 dBm/Hz >6 GHz～10 GHz，1 mV/div

噪聲系數17 dB（1 mV/div，-38 dBm，1.001 GHz，500 kHz 頻寬，3 kHz RBW）

SNR/動態范圍112 dB（1 GHz 輸入載波，0 dBm 示波器輸入范圍，1 GHz CF，100 MHz 頻寬，1 kHz RBW，中心

測量值 ±20 MHz）

絕對幅度精度±1 dB (0～8 GHz)，最大 10 GHz BW

相位噪聲 @ 1GHz 10 MHz 偏置：-140 dBc/Hz

1 MHz 偏置：-132 dBc/Hz

100 kHz 偏置：-118 dBc/Hz

10 kHz 偏置：-118 dBc/Hz

EVM (256 QAM) 0.5% @ 20 MSymbols/s

1.1% @ 800 MSymbols/s

1.5% @ 1.2 GSymbols/s

1.6% @ 2 GSymbols/s

SFDR 60 dB @ 3 GHz，5 GHz 頻寬

70 dB @ 2.35 GHz，1.5 GHz 頻寬

回波損耗 (<100 mV/div ) 12 dB <5GHz

8 dB，5 GHz～10 GHz

諧波失真二階諧波：-58 dBC，0 dBm，1 GHz 信號

三階諧波： -55 dBC，0 dBm，1 GHz 信號

雙音三階交互調變點（99mV/格時）

25 dBm（10 MHz～6 GHz）

20 dBm（6 GHz～8 GHz）

12 dBm（8 GHz～10 GHz）

水平系統

時基范圍40 ps/div～1,000 s/div

采樣速率范圍6.25 S/s～50 GS/s（實時～最大值視所使用的通道而定）

25 GS/s～2.5 TS/s（插補～最大值視所使用的通道而定）

記錄長度范圍

適用于模擬通道和數字通道。所有采集模式均為 1 G 最大記錄長度，1 k 最低記錄長度，可以按 1 個樣點遞增調節。

標配: 62.5 M 樣點

選項 6-RL-1: 125 M 樣點

選項 6-RL-2: 250 M 樣點

選項 6-RL-3：500 M 樣點

選項 6-RL-4：1 G 樣點

觸發系統

觸發模式自動、正常和單次

觸發耦合DC，高頻抑制（衰減 > 50 kHz），低頻抑制（衰減 < 50 kHz），噪聲抑制（降低靈敏度）

觸發釋抑范圍0 ns～10 秒

觸發帶寬（邊沿、脈沖和邏輯），典型值

型號觸發類型觸發帶寬

MSO6xB 10 GHz 邊沿10 GHz

MSO6xB 10 GHz 脈沖，邏輯4 GHz

MSO6xB 8 GHz 邊沿8 GHz

MSO6xB 8 GHz 脈沖，邏輯4 GHz

MSO6xB 6 GHz 邊沿6 GHz

MSO6xB 6 GHz 脈沖，邏輯4 GHz

MSO6xB 4 GHz，2.5 GHz，1GHz

觸發類型

邊沿： 任何通道正斜率、負斜率或任一斜率。耦合包括直流、交流、噪聲抑制、高頻抑制和低頻抑制。

脈沖寬度： 觸發正脈沖寬度或負脈沖寬度。可以用時間或者邏輯值來限定事件

超時： 當事件在指定時間內一直保持高、低或高低時觸發。事件可以按邏輯判定

欠幅： 在一個脈沖越過一個門限，但在再次越過第一個門限前未能越過第二個門限時觸發采集。可以用時間或者邏輯值來限定事件

窗口： 在事件進入、超出、保持在用戶可調節的兩個閾值確定的窗口范圍內、范圍外時觸發采集。可以用時間或者邏輯值來限定事件

邏輯： 在邏輯碼型變成真、變成假或與時鐘邊沿一致時觸發采集。為所有輸入通道指定(AND, OR, NAND,NOR) 可以定義為高、低或任意。變成真的邏輯碼型可以根據時間判定

建立和保持時間： 當任意輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過閾值時觸發

上升/下降時間： 在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。事件可以按邏輯判定

視頻 （選項 6-VID） ： 在 NTSC、PAL 和 SECAM 視頻信號上的所有行（奇偶）或所有場上觸發。

序列： 觸發 B 事件 X 次，或復位 C 事件，在 A 事件后觸發 N 個事件。一般來說，A 和 B 觸發事件可以設置成任何觸發類型，有少數例外：不支持邏輯判定，如果 A 事件或 B 事件設置成建立時間和保持時間，那么其他事件必須設置成邊沿，且不支持以太網和高速 USB (480 Mbps)

可視觸發通過掃描所有波形采集，并把它們與屏幕上的區域(幾何形狀)進行對比，來判定標準觸發。每個區域使用 In、Out 或 Don't Care 作為判定符，確定的區域沒有上限。可以使用任意組合的可視觸發區域定義布爾表達式，進一步判定采集內存中存儲的事件。形狀有矩形、三角形、梯形、六邊形及用戶自定義形狀。

并行總線： 在并行總線數據值上觸發。并行總線長度可以是 1 位到 32 位（從數字通道和模擬通道）。支持二進制和十六進制 基數

I2C 總線 (選項 6-SREMBD): 在高達 10 Mb/s 的 I2C 總線上的開始、重復開始、停止、缺少確認、地址（7 位或 10 位）、數據或地址和數據上觸發采集

I3C 總線（選項 6-SRI3C） 在 I3C 總線上出現啟動、重復啟動、停止、地址、數據、I3C SDR 直連、I3C SDR 廣播、缺少確認、T 誤碼、廣播地址錯誤、Hot-Join、HDR 重新啟動、HDR 退出事件時觸發，高達 10 Mb/s

SPI 總線（選項 6-SREMBD）:在高達 20 Mb/s 的 SPI 總線的 Slave Select、Idle Time 或 Data（1-16 個字）上觸發采集RS-232/422/485/UART 總線

采集系統

采樣采集的樣點值

峰值檢測在所有掃描速度下捕獲最窄 160 ps 的毛刺平均2～10,240 個波形

最大平均速度 = 180 個波形/秒

快速硬件平均一種短時間內采集大量平均值的采集模式。快速硬件平均可優化采集路徑，減小存儲截?cái)嗾`差，并通過可選偏移抖動技術消除小尺度非線性缺陷。此功能可通過編程接口命令獲得。

2～1,000,000 個波形

最大平均速度 = 32,000 個波形/秒

包絡Min-max 包絡，反映多次采集中的峰值檢測數據

高分辨率對每種采樣率應用唯一的有限脈沖響應 (FIR) 濾波器，對該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 的噪聲。

High Res 模式在≤ 625 MS/s 采樣率下提供了最低 12 位垂直分辨率，最高可達 16 位垂直分辨率。

FastAcq® FastAcq 優化儀器，分析動態范圍，捕獲偶發事件。

最大波形捕獲率：

• >500,000 wfms/s（峰值檢測或包絡采集模式）

• >30,000 wfms/s（所有其他采集模式）

滾動模式處于自動觸發模式時，以 40 ms/div 或更慢的時基速度，在顯示器上從右到左滾動序列波形點。

歷史記錄模式利用最大記錄長度，這會捕獲大量已觸發的采集，可在看到您需要的信息時停止捕獲，并可快速回顧所有存儲的已觸發采集。歷史記錄中存儲的可用采集數量為最大記錄長度除以當前的記錄長度設置值。

FastFrame™ 采集內存分為數段。

最大觸發速率為每秒 >5,000,000 個波形

最小幀大小 = 50 個樣點

如果記錄長度高達 250M，幀大小 ≥ 1,000 樣點，最大幀數 = 記錄長度 / 幀大小。

如果記錄長度為 500M 且僅使用最大采樣率 ≥ 25GS/s 的通道，則最大幀數 = 記錄長度 / 幀大小。

如果記錄長度為 500M 且使用最大采樣率 ≥ 12.5 GS/s 的任何通道，則最大幀數 ≥ 250,000。

如果記錄長度為1G 且僅使用最大采樣率 ≥ 25GS/s 的通道，則最大幀數 ≥ 記錄長度 / 幀大小 /2。

如果記錄長度為1G 且僅使用最大采樣率 ≥ 12.5 GS/s 的通道，則最大幀數 ≥ 記錄長度 / 幀大小 / 4。

對于 50 點幀，最大幀數 = 1,000,000

波形測量

光標類型波形，垂直條，水平條，垂直和水平條和極坐標（僅限 XY/XYZ 繪圖）

自動測量

36 種，可以顯示為單獨測量標簽或一起顯示在測量結果表中的測量數量沒有上限

幅度測量幅度, 最大值, 最小值, 峰峰值, 正過沖, 負過沖, 中間值, RMS, AC RMS, 頂部, 底部, 面積

定時測量周期、頻率、單位間隔、數據速率、正脈沖寬度、負脈沖寬度、時滯、延遲、上升時間、下降時間、相位、上升轉換速率、下降轉換速率、突發寬度、正占空比、負占空比、電平范圍外的時間、建立時間、保持時間、持續時間 N 個周期、高電平時間、低電平時間、達到最小值的時間和達到最大值的時間

抖動測量 (標配)：TIE 和相位噪聲

測量統計：中間值, 標準方差, 最大值, 最小值, 樣本總量。在當前采集和所有采集中均提供統計數據參考電平：用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。參考電平可以設置成全局，適用于所有測量、每條源通道或每個信號，也可以設置為每項測量唯一

選通：Screen（屏幕）、Cursors（光標）、Logic（邏輯）、Search（搜索）或 Time（時間）。指定進行測量的采集區域。選通可以設置成 Global（全局）（影響所有設置成 Global（全局）的測量）或 Local（本地）（所有測量可以有唯一的 Time（時間）門設置；只有一個 Local（本地）門用于 Screen（屏幕）、Cursors（光標）、Logic（邏輯）和 Search（搜索）操作）。

測量示圖：直方圖，時間趨勢圖，頻譜圖，眼圖（僅用于 TIE 測量），相位噪聲圖（僅用于相位噪聲測量）

測量限制：測量值的用戶可定義限制的通過/不通過測試。針對事件發生測量值故障事件的行動，包括保存屏幕捕獲、保存波形、系統請求 (SRQ) 和停止采集

抖動分析（選項 6-DJA）增加以下內容：

測量抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼高幅度、眼低幅度、Q 因數、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交點、T/nT 比、SSC 頻率方差、SSC調制速率

測量示圖：眼圖和抖動浴盆曲線

快速眼圖渲染：顯示定義眼圖邊界的單位間隔 (UI) 以及用戶指定的眼圖周圍 UI 數量，以增加視覺效果

完整的眼圖渲染：顯示所有有效的單位間隔 (UI)

測量限制測量值的用戶可定義限制的通過/不通過測試。針對事件發生測量值故障事件的行動，包括保存屏幕捕獲、保存波形、系統請求 (SRQ) 和停止采集

眼圖模板測試具有模板自動調整功能的自動模板通過/不通過測試

功率分析（選項 6-PWR） 增加以下內容：

測量輸入分析（頻率、VRMS、IRMS、電壓和電流波峰因數、真實功率、視在功率、無功功率、功率因數、相位角、諧波、涌入電流、輸入電容）

幅度分析（周期幅度、周期頂部、周期底部、周期最大值、周期最小值、周期峰峰值）

定時分析（周期、頻率、負占空比、正占空比、負脈沖寬度、正脈沖寬度）

開關分析（開關損耗、dv/dt、di/dt、安全作業區、RDSon）

輸出分析（工頻紋波、開關紋波、效率、啟動時間、關閉時間）

磁性分析（電感、I 相對于 Intg(V) 關系、磁性損耗、磁性屬性）

頻率響應分析（控制環路響應博特圖、電源抑制比、阻抗）

測量示圖諧波柱狀圖、開關損耗軌跡圖和安全作業區

測量限制測量值的用戶可定義限制的通過/不通過測試。針對事件發生測量值故障事件的行動，包括保存

屏幕捕獲、保存波形、系統請求 (SRQ) 和停止采集

逆變器電機驅動器分析（選項 6-IMDA）添加以下內容：

測量輸入分析（電能質量，諧波，輸入電壓，輸入電流和輸入功率）

紋波分析（線路紋波和開關紋波）

輸出分析（相量圖和效率）

DQ0 分析 (DQ0) 需要選項 6-IMDA-DQ0

測量示圖諧波條形圖和相量圖

逆變器電機驅動分析機械測量（選項 6-IMDA-MECH：需要選項 6-IMDA）添加以下內容：

支持的傳感器霍爾傳感器、QEI（正交編碼器接口）

測量電氣分析（電能質量、諧波、紋波、DQ0 和效率）

機械分析（速度、加速度、角度（QEI 方法）、方向和扭矩）

測量示圖時間趨勢、采集趨勢、相量圖、諧波條形圖、DQ0 和直方圖（速度分布）

數字電源管理（選項 6-DPM）增加以下內容：

測量紋波分析（紋波）

瞬態分析（過沖，下沖，開啟過沖，直流電源軌電壓）

功率序列分析（開、關）

抖動分析（TIE、PJ、RJ、DJ、 眼圖高度、眼圖寬度、眼圖高、眼圖低）

PI/SI 分析 (PSIJ)

DDR3/LPDDR3 內存調試和分析選項 (6-DBDDR3) 增加以下內容：

測量幅度測量（AOS、AUS、Vix(ac)、AOS Per tCK、AUS Per tCK、AOS Per UI、AUS Per UI）時間測量（tRPRE、tWPRE、tPST、Hold Diff、Setup Diff、tCH(avg)、tCK(avg)、tCL(avg)、tCH(abs)、tCL(abs)、tJIT(duty)、tJIT(per)、tJIT(cc)、tERR(n)、tERR(m-n)、tDQSCK、tCMD-CMD、tCKSRE、tCKSRX）

LVDS 調試和分析選項（選項 6-DBLVDS）新增以下內容：

數據通路測量通用測試（單位間隔，上升時間，下降時間，數據寬度，數據內時滯 (PN)，數據間時滯（通路至通路），數據峰峰值）

抖動測試（AC 時序，時鐘數據設置時間，時鐘數據保持時間，眼圖 (TIE)，TJ @ BER，DJ Delta，RJ Delta，DDJ，去加重級別）

時鐘通路測量通用測試（頻率，周期，占空比，上升時間，下降時間，時鐘內時滯 (PN)，時鐘峰峰值）

抖動測試（TIE，DJ 和 RJ）

SSC 開啟（調制速率，頻率偏差平均值）

波形數學

數學通道數量沒有上限

代數加、減、乘、除波形和標量

數學表達式定義廣泛的數學表達式，包括波形、標量、用戶可調節變量和參數測量結果，使用復雜公式

執行數學運算。例如(Integral (CH1～Mean(CH1)) X 1.414 X VAR1)

數學函數倒置, 積分, 差分, 平方根, 指數, Log 10, Log e, Abs, Ceiling, Floor, 最小值, 最大值, 度, 弧度, Sin, Cos,

Tan, ASin, ACos, ATan

關系運算布爾比較關系結果 >、<、≥、≤、=、≠

邏輯AND、OR、NAND、NOR、XOR 和 EQV

濾波功能（標配） 用戶自定義濾波器加載。用戶指定一個包含濾波系數的濾波器。

濾波功能（選項 6-UDFLT）

濾波器類型低通、高通、帶通、帶阻、全通、希爾伯特、微分器和自定義

濾波器響應類型Butterworth、Chebyshev I、Chebyshev II、Elliptical、Gaussian 和 Bessel-Thomson

FFT 功能頻譜幅度和相位, 實數和虛數頻譜

FFT 垂直單位幅度: 線性和對數(dBm)

相位: 度, 弧度, 群時延

FFT 窗函數Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp

頻譜視圖

中心頻率受到儀器模擬帶寬限制

頻寬74.5 Hz – 1.25 GHz（標配）

74.5 Hz～2 GHz（包括選項 6-SV-BW-1；2 GHz 最大跨度可用于多達 4 個通道；1 GHz 最大跨度可用于 >4 個通道）

按 1-2-5 順序粗調

注：啟用頻譜視圖會將時域采集最大采樣率減半。跨度≥ 1.25 GHz 時，最大采樣率再次減半。

RF 測量頻譜視圖譜線數據和顯示屏上的通道功率 (CHP)、鄰道功率比 (ACPR) 和占用帶寬 (OBW) 測量值

射頻對時間光跡幅度對時間，頻率對時間，相位對時間（包括選項 6-SV-RFVT）

射頻對時間觸發邊沿、脈沖寬度和射頻幅度對時間以及射頻頻率對時間的超時觸發（包括選項 6-SV-RFVT）

頻譜圖射頻頻率對時間/對幅度顯示，x 軸是頻率，y 軸是時間，功率電平由顏色變化表示（選件 6-

SV-RFVT）

解析帶寬 (RBW) 93 μHz～62.5 MHz

93 μHz～100 MHz（包括選項 6-SV-BW-1）

IQ 捕獲數據存儲為同相和正交 (I&Q) 樣本，并且時域數據和 (I&Q) 數據之間保持精確同步。

當“射頻對時間光跡”激活時（選件 6-SV-RFVT），可捕獲 IQ 數據且導出到文件，用于在第三方應

用程序中進行進一步分析。

最長采集時間隨頻寬和采樣率不同而異。在 25 GS/s 和 2 GHz 頻寬下，最長采集時間為 0.086

秒。對于 1 GHz 頻寬，最長采集時間為 0.172 秒。對于 40 MHz 頻寬，最長采集時間為 2.749

秒。對于 1 MHz 頻寬，最長采集時間為 87.961 秒。

窗口類型和因數

窗口類型因數

Blackman-Harris 1.90

平頂 2 3.77

Hamming 1.30

Hanning 1.44

凱塞-貝塞爾窗2.23

矩形0.89

頻譜時間FFT 窗口因數 / RBW

參考電平參考電平由模擬通道 Volts/div 設定值自動設置

設置范圍：-42 dBm～+44 dBm

垂直位置-100 divs～+100 divs

垂直單位dBm, dBμW, dBmV, dBμV, dBmA, dBμA

垂直標度線性，日志

水平標度線性，日志

多通道頻譜分析每個 FlexChannel 輸入都可以配置有頻譜視圖、RF 與時間光跡（包括選項 RFVT）和光譜（包

括選項 RFVT）。

多個 RF 測量可在多個通道上同時執行。

頻譜時間和中心頻率設置可以解鎖，并在通道之間相互獨立移動。所有頻譜視圖通道必須共

享相同的頻寬、分辨率帶寬和窗口類型。

搜索

搜索數量沒有上限

搜索類型搜索長記錄，找到用戶指定標準的所有發生時點，包括邊沿、脈沖寬度、超時、欠幅脈沖、

窗口違規、邏輯碼型、建立時間和保持時間違規、上升/下降時間和總線協議事件。可以在波

形視圖或結果表格中查看搜索結果。

保存

保存將文件直接保存到示波器或 USB 媒體、遠程網絡驅動器或 TekDrive 協作工作區。

波形類型Tektronix 波形數據 (.wfm)，逗號分隔值 (.csv)，MATLAB (.mat)

波形選通光標，屏幕，重新采樣（保存每個第 n 個樣本）

截屏類型便攜式網絡圖形 (*.png)，24 位位圖 (*.bmp)，JPEG (*.jpg)

設置類型泰克設置 (.set)

報告類型Adobe 便攜文檔 (.pdf)，單文件網頁 (.mht)

會話類型泰克會話設置 (.tss)

顯示器

顯示器類型15.6 英寸(395 mm) 液晶 TFT 彩色顯示器

顯示器分辨率1,920 水平像素 × 1,080 垂直像素（高清）

顯示模式重疊: 傳統示波器顯示模式，軌跡彼此疊加在一起

堆疊：在這種顯示模式中，每個波形都放在自己的片段中，可以利用整個 ADC 范圍，同時在

查看時仍能與其他波形分開。多組通道還可以疊加在一個片段內部，簡化目測對比信號。

縮放所有波形視圖和示圖均支持水平縮放和垂直縮放。

插值Sin(x)/x 和線性

波形樣式矢量, 點, 可變余輝, 無窮大余輝

格線可移動格線和固定格線，多種類型可供選擇：網格、時間、全部和無

調色板正常和屏幕捕獲反相

單個波形顏色可由用戶選擇

字體用戶可以從 12 到 20 中選擇字體大小（默認為 15）

格式Y(jié)T、XY 和 XYZ

本地語言用戶界面英語, 日語, 簡體中文, 繁體中文, 法語, 德語, 意大利語, 西班牙語, 葡萄牙語, 俄語, 韓語

本地語言幫助英語、日語、簡體中文

任意函數發生器 (選配)

操作模式關閉、連續、突發脈沖

函數類型任意, 正弦, 方波, 脈沖, 鋸齒波, 三角形, DC 電平, 高斯, 洛倫茲, 指數上升/下降, sin(x)/x, 隨機噪聲,

半正弦, 心電圖

幅度范圍值為峰峰值電壓

波形50 Ω 1 MΩ

任意波形10 mV～2.5 V 20 mV～5 V

Sine 10 mV～2.5 V 20 mV～5 V

方波10 mV～2.5 V 20 mV～5 V

脈沖10 mV～2.5 V 20 mV～5 V

鋸齒波10 mV～2.5 V 20 mV～5 V

波形50 Ω 1 MΩ

三角形波10 mV～2.5 V 20 mV～5 V

高斯10 mV～1.25 V 20 mV～2.5 V

洛倫茲10 mV～1.2 V 20 mV～2.4 V

指數上升10 mV～1.25 V 20 mV～2.5 V

指數下降10 mV～1.25 V 20 mV～2.5 V

Sine(x)/x 10 mV～1.5 V 20 mV～3.0 V

隨機噪聲10 mV～2.5 V 20 mV～5 V

半正弦10 mV～1.25 V 20 mV～2.5 V

心電圖10 mV～2.5 V 20 mV～5 V

正弦波形

頻率范圍0.1 Hz～50 MHz

頻率設置分辨率0.1 Hz

頻率精度130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率> 10 kHz)

這僅適用于正弦波、鋸齒波、方波和脈沖波形。

幅度范圍20 mVpp～5 Vpp～Hi-Z；10 mVpp～2.5 Vpp～50 Ω

幅度平坦度，典型值±0.5 dB（相對于 1kHz 電平）@ 30 MHz

±1.0 dB（相對于 1kHz 電平）@ 50 MHz

總體諧波失真，典型值1%，幅度 ≥ 200 mVpp～50 Ω 負載

2.5%，幅度 > 50 mV 且 < 200 mVpp～50 Ω 負載

無雜散動態范圍，典型值40 dB (Vpp ≥ 0.1 V)；30 dB (Vpp ≥ 0.02 V)，50 Ω 負載

方波和脈沖波形

頻率范圍0.1 Hz～25 MHz

頻率設置分辨率0.1 Hz

頻率精度130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率> 10 kHz)

幅度范圍20 mVpp～5 Vpp，Hi-Z；10 mVpp～2.5 Vpp，50 Ω

占空比范圍10%～90% 或 10 ns 最小脈沖，以高者為準

最小脈沖時間適用于開點時間和閉點時間，因此最大占空比在更高頻率時會下降，以保持 10 ns

閉點時間

占空比分辨率0.1%

最低脈沖寬度，典型值10 ns。這是開點或閉點時長的最短時間。

上升/下降時間，典型值5 ns，10%～90%

脈沖寬度分辨率100 ps

過沖，典型值< 6%，信號步長 > 100 mVpp 時

這適用于正向跳變過沖（+過沖）和負向跳變過沖（-過沖）

對稱度，典型值±1% ±5 ns，50% 占空比

抖動，典型值< 60 ps TIERMS，≥ 100 mVpp 幅度，40%-60% 占空比

方波和脈沖波形，5 GHz 測量帶寬。

鋸齒波和三角波形

頻率范圍0.1 Hz～500 kHz

頻率設置分辨率0.1 Hz

頻率精度130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率> 10 kHz)

幅度范圍20 mVpp～5 Vpp，Hi-Z；10 mVpp～2.5 Vpp，50 Ω

可變對稱性0%～100%

對稱分辨率0.1%

DC 電平范圍±2.5 V, Hi-Z

±1.25 V, 50 Ω

隨機噪聲幅度范圍20 mVpp～5 Vpp, Hi-Z

10 mVpp～2.5 Vpp, 50 Ω

Sin(x)/x

最大頻率2 MHz

高斯脈沖, 半正弦, 洛倫茲脈沖

最大頻率5 MHz

洛倫茲脈沖

頻率范圍0.1 Hz～5 MHz

幅度范圍20 mVpp～2.4 Vpp, Hi-Z

10 mVpp～1.2 Vpp, 50 Ω

心電圖

頻率范圍0.1 Hz～500 kHz

幅度范圍20 mVpp～5 Vpp, Hi-Z

10 mVpp～2.5 Vpp, 50 Ω

任意波形

存儲深度1～128 k

幅度范圍20 mVpp～5 Vpp, Hi-Z

10 mVpp～2.5 Vpp, 50 Ω

重復率0.1 Hz～25 MHz

采樣率250 MS/s

信號幅度精度±[ (1.5%的峰峰值幅度設置) + (1.5%的絕對DC 偏置設置) + 1 mV ] (頻率 = 1 kHz)

信號幅度分辨率1 mV (Hi-Z)

500 μV (50 Ω)

直流偏置范圍±2.5 V, Hi-Z

±1.25 V, 50 Ω

直流偏置分辨率1 mV (Hi-Z)

500 μV (50 Ω)

直流偏置精度±[ (1.5%的絕對偏置電壓設置) + 1 mV ]

從 25 ℃環境溫度起，每變化 10 ℃不確定度增加 3 mV

數字電壓表 (DVM)

測量類型DC、ACRMS+DC、ACRMS、觸發頻率數

電壓分辨率4 位

電壓精度

直流： ±((1.5% * |讀數 – 偏置 – 位置|) + (0.5% * |(偏置 – 位置)|) + (0.1 * Volts/div))

|讀數 – 偏置 – 位置| 大于 30 ℃時以 0.100%/℃下降

信號距屏幕中心 ±5 格

交流： ± 3% (40 Hz～1 kHz)，40 Hz～1 kHz 范圍之外沒有諧波含量

AC，典型值：± 2% (20 Hz～10 kHz)

對 AC 測量，輸入通道垂直設置必須能覆蓋4~10 格之間的 VPP 輸入信號，必須在屏幕上能夠完

全看得見

觸發頻率計數器

分辨率8 位

精度±（1 個 + 時基精度 * 輸入頻率）

信號最低 8 mVpp 或 2 div，以高者為準。

輸入頻率10 Hz 到模擬通道的最大帶寬

信號最低 8 mVpp 或 2 div，以高者為準。

處理器系統

主處理器Intel Core i5-8400H @2.5 GHz，64 位，四核處理器，16 GB 系統 RAM

操作系統默認儀器：封閉嵌入式操作系統

安裝選項 6-WIN 的儀器：Microsoft Windows 10

嵌入式操作系統的標準 SSD ≥ 250 GB 可移動固態硬盤驅動器

固態硬盤 (SSD)，帶 Microsoft

Windows 10 操作系統（ 6-WIN選件）

≥ 500 GB SSD。外形為 2.5 英寸 SSD 帶有一個 SATA-3 接口。此硬盤可以由客戶安裝，包括Microsoft Windows 10 Enterprise IoT 2016 LTSB（64 位）操作系統

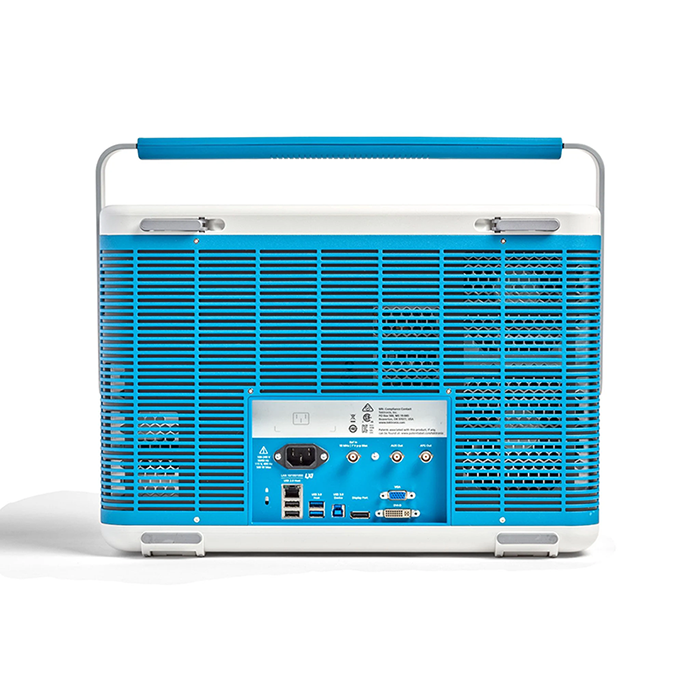

輸入輸出端口

DisplayPort 連接器20 針 DisplayPort 連接器，連接外部監視器或投影儀，顯示示波器畫面DVI 連接器29 針 DVI-I 連接器，連接外部監視器或投影儀，顯示示波器畫面VGA DB-15 孔式連接器; 連接顯示外部監視器或投影儀上的示波器顯示屏內容探頭補償器信號，典型連接： 連接器位于儀器下方 前面 右

幅度： 0～2.5 V

頻率： 1 kHz

源阻抗： 1 kΩ

外部參考輸入時基系統可以鎖相到外部 10 MHz 參考信號 。

基準時鐘有兩個范圍。

儀器可以接受 10 MHz ±2 ppm 的高精度基準時鐘或 10 MHz ±1 kppm 精度較低的基準時鐘。

USB 接口（主控，設備端口）

前面板 USB 主控端口：兩個 USB 2.0 高速端口，一個 USB 3.0 SuperSpeed 端口

后面板 USB 主控端口：兩個 USB 2.0 高速端口，兩個 USB 3.0 SuperSpeed 端口

后面板 USB 設備端口：一個 USB 3.0 SuperSpeed 設備端口，提供 USBTMC 支持

以太網接口10/100/1000 Mb/s

輔助輸出后面板 BNC 連接器。輸出可以配置成在示波器觸發時提供一個正或負脈沖輸出、內部示波器

基準時鐘輸出或 AFG 同步脈沖

特點極限

Vout (HI) ≥ 2.5 V 開路；≥ 1.0 V，50 Ω 負載到地

Vout (LO) ≤ 0.7 V，≤ 4 mA 負載；≤0.25 V，50 Ω 對地負載

Kensington 式鎖后面安全插槽連接標準Kensington 式鎖

LXI 等級: LXI Core 2011

版本: 1.5

電源

電源

功耗最大 500 瓦特

電源電壓100～240 V ±10% @ 50 Hz～60 Hz；115 V ±10% @ 400 Hz

物理特性

外觀尺寸高：309 mm（12.2 英寸），支腳折疊，把手收回

高：371 mm（14.6 英寸），支腳折疊，把手抬起

寬：454 mm（17.9 英寸），從把手中心到把手中心

深：205 mm（8.0 英寸），從支腳背面到旋鈕前面，把手抬起

深：297.2 mm（11.7 英寸），支腳折疊，把手收回

重量< 13.52 公斤（29.8 磅）

冷卻儀器右側（從儀器正面看）及儀器后面提供充足冷卻的間隙要求為 50.8 mm（2.0 英寸）

機架安裝配置7U（選配 RM5 機架安裝套件）

環境技術規格

溫度

工作狀態+0 ℃～+50 ℃（32 °F～122 °F）

非工作狀態-20 ℃～+60 ℃（-4 °F～140 °F）

濕度

工作狀態在不高于 40 ℃時，相對濕度 (% RH) 5% 到 90%

+40 ℃～+50 ℃時，相對濕度 5% 到 55%，無冷凝

非工作狀態+60 ℃以下時相對濕度為5%～90% (% RH)，無冷凝

海拔高度

工作狀態最高 3,000 米（9,843 英尺）

非工作狀態最高 12,000 米（39,370 英尺）

溫度

工作狀態+0 ℃～+50 ℃（32 °F～122 °F）

非工作狀態-20 ℃～+60 ℃（-4 °F～140 °F）

濕度

工作狀態在不高于 40 ℃時，相對濕度 (% RH) 5% 到 90%

+40 ℃～+50 ℃時，相對濕度 5% 到 55%，無冷凝

非工作狀態在不高于 +60 ℃時，相對濕度 (RH) 為 5% 到 90%，無冷凝

海拔高度

工作狀態最高 3,000 米（9,843 英尺）

非工作狀態最高 12,000 米（39,370 英尺）

EMC、環境和安全

安全認證US NRTL 認證～UL61010-1 和 UL61010-2-030

加拿大認證～CAN/CSA-C22.2 No. 61010.1 和 CAN/CSA-C22.2 No 61010.2.030

歐盟合規性～低電壓指令 2014-35-EU 和 EN61010-1。

國際合規性～I(xiàn)EC 61010-1 和 IEC61010-2-030

法規歐盟 CE 標志，并經過美國和加拿大 UL 批準

滿足 RoHS 標準

軟件

IVI 驅動程序?yàn)槌Ｒ姂?yīng)用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供標配的儀器編程接

口。通過 VISA 兼容 Python、C/C++/C# 及許多其他語言。

e*Scope® 使用標準網絡瀏覽器通過網絡連接控制示波器。只需輸入示波器的 IP 地址或者網絡名稱，即會向?yàn)g覽器提供一個網頁。可以直接從網絡瀏覽器中傳送和保存設置、波形、測量和截圖，或?qū)?/span>時控制設置變化。（可選）配置 e*Scope 驗證，以密碼保護控制和查看示波器的訪問權限。

TekDrive 從任何連接設備上傳、存儲、組織、搜索、下載和共享任何文件類型。TekDrive 原生集成到儀器，用于無縫共享和調用文件～無需 USB 記憶棒。直接在瀏覽器中分析和瀏覽標準文件，

如 .wfm、.isf、.tss 和 .csv。訪問 www.tek.com/software/tekdrive 了解詳情。

SignalVu-PC 可直接在 6 系列 MSO 或單獨的 Windows PC 上運行的高級矢量信號分析軟件。需要在 6 系列 MSO

上安裝選項 6-SV-RFVT。需要在 SignalVu-PC 上安裝 Connect 許可證 (CONxx-SVPC)，其中 xx 為 NL（表示節點鎖定許可證）或 FL（表示浮動許可證）。

LXI Web 界面通過標準網絡瀏覽器連接示波器，您只需在瀏覽器的地址條中輸入示波器的 IP 地址或網絡名稱。網絡界面可以查看儀器狀態和配置以及網絡設置的狀態和修改情況，并通過 e*Scope 網絡遙

控功能、

編程實例4/5/6 系列平臺編程變得異常簡便。程序員手冊和 GitHub 網站提供了許多命令和實例，可以遠程

幫助您入門，自動操作儀器。
